開卷機增徑膠套的工作原理及圖

   一、開卷機芯軸通過四個端面上帶斜度燕尾槽連接四塊扇形板，每塊扇形板在尾端通過一個徑向滑道防止其軸向竄動，但可以實現沿徑向漲縮。

   二、在卷筒軸尾端連接有旋轉油缸，油缸活塞桿通過卷筒軸中心的拉桿驅動前端四棱軸軸向滑動，從而帶動扇形板徑向漲縮。

    三、開卷機卷筒可以通過附加的四塊扇形板來增加公稱直徑。開卷機機架可以在機座的導軌上移動，由液壓缸進行驅動，可實現中心位置控制。

    四、為加強卷筒的穩定性，在卷筒頭部設計有支撐臂裝置，當卷筒上有鋼卷時，支撐臂通過油缸驅動，托住卷筒頭部，平時支撐臂縮回，不會影響鋼卷上卷。

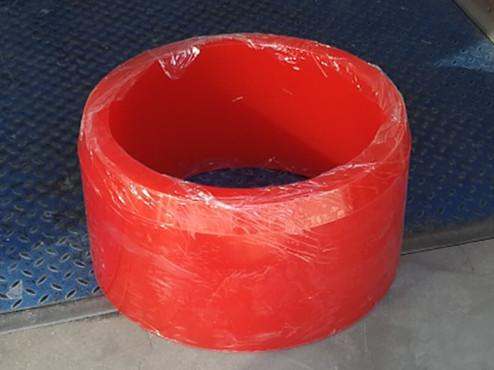

    五、開卷機出廠直徑一般是根據客戶需求訂做，一般可漲至510，如果客戶需要其達到更大直徑，則采用往上加增徑套的辦法來完成，其可選用610、730、760等型號的開卷機增徑套，此聚氨酯增徑套一般為紅色聚氨酯材質，回彈性好，使用方便，幫助實現不同開卷內徑的快速變換！
